После откатки нескольких пар лыж, можно сравнить их графики времени, скорости и ускорений на всей длине откаточного склона.
В качестве примера рассмотрим результат откатки двух пар лыж
(далее показаны снимки экрана Windows-версии программы)
Рисунок 1

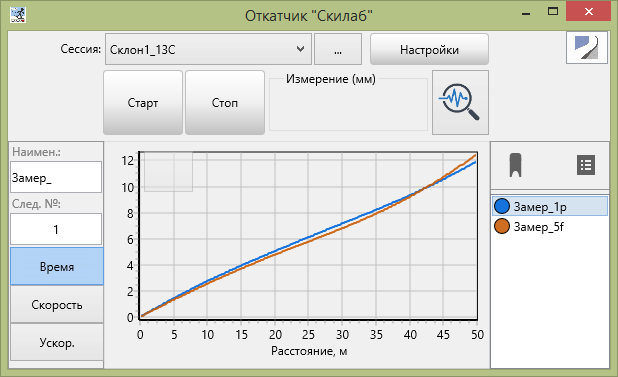

На рис. 1 показаны графики времени для двух пар лыж. По графикам видно, что пара 5f выигрывает по времени у пары 1р (у 5f график ниже) на откаточном участке 0..43 метра, а после 43 метров отстает.
Рисунок 2

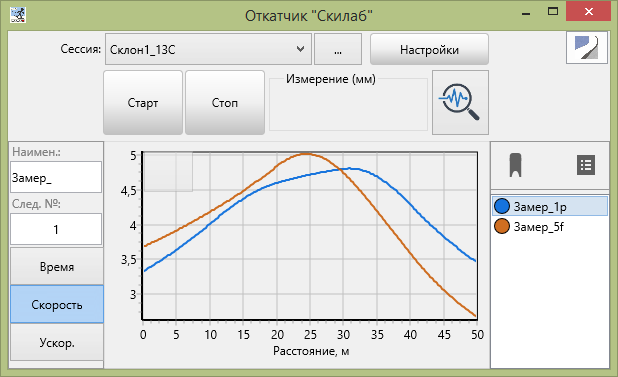

На рис. 2 показаны графики скорости для двух пар лыж. По графикам видно, что пара 5f на участке спуска до 30 метров имеет более высокую скорость(график выше), а после 30 метров ее скорость меньше чем у пары 1р. Можно сделать вывод, что пара 5f быстрее разгоняется, но и быстрее снижает скорость на участках падения скорости.
Рисунок 3

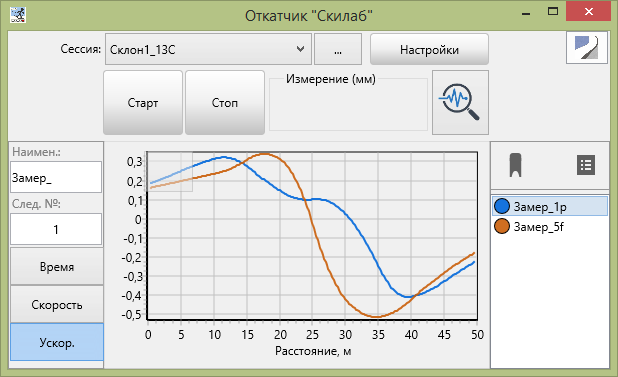

Еще более тонким инструментом для анализа динамики скольжения лыж по склону являются графики ускорений (рис. 3).
Лучшие лыжи (структура, смазка) имеют большее ускорение. На графике ускорений (рис. 3) видим, что пара 5f имеет большее ускорение на участке 14..23 м. Это участок с наиболее высокой скоростью скольжения. И еще на участке после 40 метров. Это участок со скорость менее 3.5 м/с. Можно сделать вывод: пара 5F хорошо работает на высоких скоростях, (в нашем примере 4,5-5 м/с) и низких скоростях (до 3 м/с). И работает хуже пары 1р на средних скоростях (3 - 4.5 м/с).

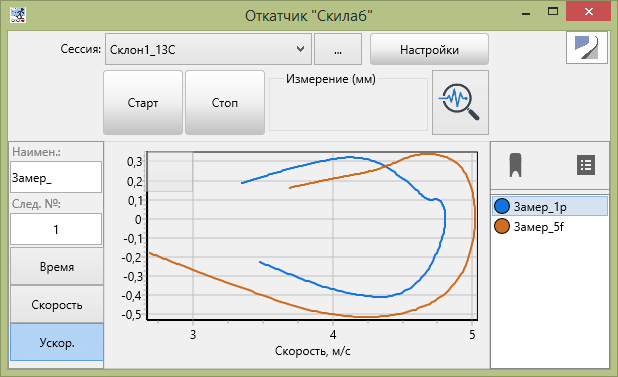

Это можно наглядно увидеть из графиков соотношения скорости и ускорения на участках разгона-торможения. Получить такой график, можно повторно нажав кнопку «Ускорение» (рис. 4).
Рисунок 4
Верхняя ветвь графика это участок ускорения лыж, а нижняя ветвь это участок торможения.

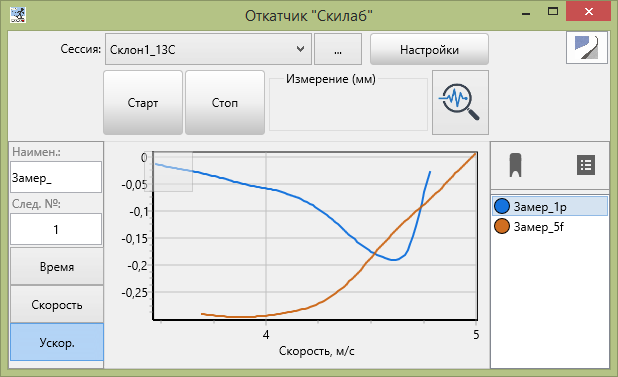

Также (еще раз нажав кнопку «Ускорение») можно посмотреть график соотношения ускорений при различных скоростях скольжения (рис. 5).
Рисунок 5
Итак, используя откатчик «Скилаб», мы можем выбрать для условий соревнований лучшие лыжи, смазки и структуры.
Чтобы оставить комментарий, зарегистрируйтесь и войдите через свою учетную запись.
Также на Рис. 1 обе пары лыж едут одинаково можно сказать... Доложно быть сделано как минимум несколько измерений, чтоб вычислить погрешность и тогда уже выявится лучшая пара. Но видимо это не умеет делать откатчик.
Так что, графики - это хорошо, но еще результаты нужно анализировать...
"на Рис. 1 обе пары лыж едут одинаково можно сказать... " Сказать можно. Но это не так. Разница в несколько сотых долей секунды бывает критична, не говоря уже о десятых долях.
Но лучше, предполагаю, та пара, у которой выше "скользючесть"(ускорение) на реальных соревновательных скоростях (можно увидеть по последним двум графикам). О том же выше говорит Николай. Получается, что тут для марафона лучше подойдёт синяя, а для спринта чуть лучше подойдет красная (смотрю области верхних горбов на рисунке 4) .
Какова ориентировочная стоимость комплекта?
Есть шведские исследования, которые фактически делают то же самое что и мы со своими акселерометрами. Правда, мы с сыном занимаемся этим с 2006 года. И на всех выставках датчики и методики демонстрируем. А они начали этим заниматься с 2013года. Они даже назвали свой проект так же - SKILAB. Сейчас, правда, они название у приборов поменяли на WEMEMOVE .
Шведы задействовали несколько институтов и различных специалистов из разных стран и делают вот это:
Фишер тоже влез в эту тему:
Если хотите подробнее узнать, пишите на почту. На сайте адрес есть.
Откатчики производятся под заказ. Цену и срок поставки считаем при поступлении заказа (сверяем все позиции и сроки у поставщиков компонентов).
На 03.02.2016 это 71 т.р - цена дорогого смартфона.
Ели есть вопросы по функционалу или ценообразованию - пишите сюда или на почту - постараюсь ответить.
Датчик и реализация очень хороши и практичны!
Поздравляю!))))
В Exel-формат сбрасывать данные можно?
Для нескольких одновременных откатчиков селекция есть?
Как вариант, можно подцепить модуль со статанализом для обсчета достоверности разницы откаток.
Удачи и только успехов!
